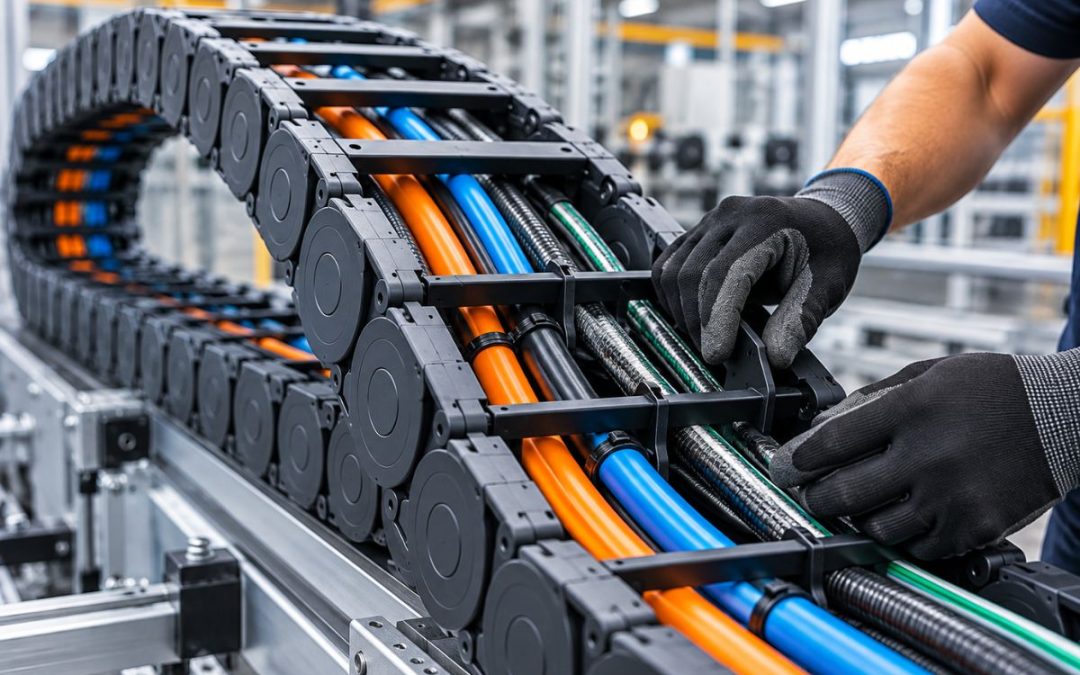

En los sistemas de automatización industrial, los cables y mangueras están sometidos a movimientos constantes. Para mantenerlos organizados y protegidos, se utilizan cadenas portacables que acompañan el desplazamiento de la maquinaria.
Sin embargo, instalar un portacables no es suficiente. La manera en que se distribuyen sus componentes internos también influye en el funcionamiento del sistema.
Una organización incorrecta puede provocar fricción, tensión innecesaria y desgaste prematuro de los cables.
¿Por qué es importante la distribución interna?
Durante el movimiento de una máquina, los cables y mangueras deben desplazarse de forma controlada dentro del portacables.
Si están demasiado ajustados, cruzados o colocados sin considerar sus dimensiones, pueden producirse contactos y esfuerzos que afecten su funcionamiento.
Una correcta distribución permite mantener el orden, facilitar las inspecciones y reducir riesgos asociados con el movimiento repetitivo.
1. Evita llenar completamente el portacables
Uno de los errores más comunes es aprovechar todo el espacio interior disponible.
Los cables y mangueras necesitan una holgura adecuada para acompañar el movimiento sin quedar comprimidos.
El espacio requerido depende de sus dimensiones, características y recomendaciones del fabricante.
Un portacables demasiado lleno puede dificultar el movimiento y aumentar la fricción entre componentes.
2. Utiliza separadores cuando sea necesario
Los separadores internos permiten organizar cables y mangueras en diferentes compartimentos.
Son especialmente útiles cuando se transportan componentes de distintos diámetros o características.
Una distribución adecuada puede ayudar a evitar cruces y mantener los elementos en posiciones definidas durante el movimiento.
La configuración de los separadores debe adaptarse a las necesidades de cada aplicación.
3. Respeta el radio de curvatura
Cada cable y manguera tiene especificaciones relacionadas con su capacidad de flexión.
Cuando se instala dentro de una cadena portacables, es importante que el radio de curvatura del sistema sea compatible con los componentes que transporta.
Trabajar con una curvatura inadecuada puede incrementar los esfuerzos mecánicos y afectar la vida útil de los cables.
Por eso, el radio de curvatura debe considerarse desde la selección del portacables, no únicamente durante su instalación.
4. Evita que los cables se crucen o se enreden
Durante la instalación, los cables deben acomodarse siguiendo una trayectoria ordenada.
Los cruces y torsiones pueden generar puntos de contacto adicionales y movimientos irregulares.
También es importante evitar que los cables queden sometidos a tensión longitudinal innecesaria.
Una instalación organizada facilita el desplazamiento y permite identificar posibles problemas durante las revisiones de mantenimiento.
5. Selecciona cables diseñados para movimiento
No todos los cables están fabricados para soportar movimientos repetitivos.
En aplicaciones dinámicas, es importante utilizar cables para movimiento adecuados para las condiciones de trabajo.
Estos componentes deben seleccionarse considerando factores como flexión, recorrido, velocidad y ambiente industrial.
La combinación de un portacables adecuado con cables compatibles es fundamental para conseguir un sistema confiable.
¿Qué sucede cuando los cables están mal organizados?
Una distribución incorrecta puede generar diferentes problemas durante la operación:
- Fricción excesiva entre cables y mangueras.
- Desgaste de cubiertas exteriores.
- Movimientos irregulares dentro del portacables.
- Dificultad para inspeccionar o reemplazar componentes.
- Posibles interrupciones relacionadas con daños en el cableado.
Por eso, revisar la distribución interna debe formar parte tanto de la instalación como del mantenimiento del sistema.
Conclusión
La organización de cables en portacables industriales es un aspecto importante para mantener el funcionamiento adecuado de la maquinaria.
Respetar los espacios internos, utilizar separadores cuando corresponda, considerar el radio de curvatura y seleccionar cables para movimiento permite reducir esfuerzos innecesarios y facilitar el mantenimiento.
En Northtrack ofrecemos soluciones en cadenas portacables de polímero, acero y acero inoxidable, además de cables para movimiento y asesoría técnica especializada para aplicaciones industriales.
Una correcta organización interna ayuda a proteger tus cables y mantener el movimiento de tu maquinaria bajo control.
