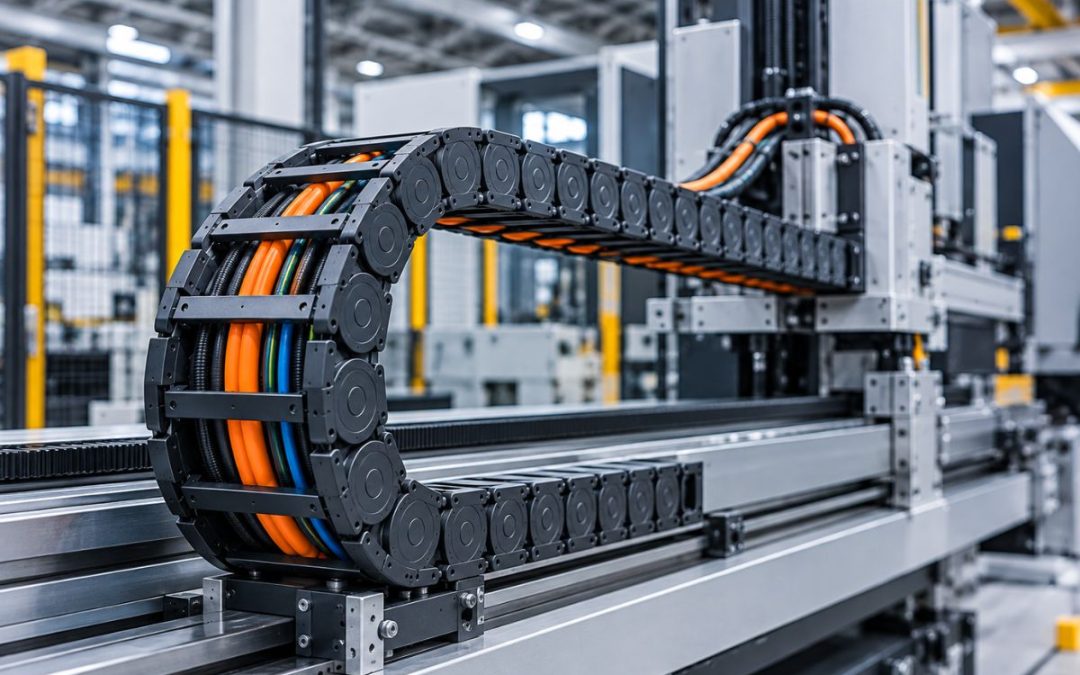

Los portacables industriales están diseñados para organizar y acompañar cables y mangueras durante el movimiento de una máquina. Sin embargo, seleccionar un sistema adecuado es solo una parte del proceso.
Una instalación incorrecta puede provocar movimientos irregulares, tensión innecesaria en los cables, desgaste prematuro o interferencias durante la operación.
Por eso, desde el diseño inicial es importante considerar el portacables, los cables y la maquinaria como partes de un mismo sistema.
1. No considerar correctamente el recorrido
Uno de los primeros aspectos que deben analizarse es el movimiento real que realizará el sistema.
No es suficiente conocer únicamente la distancia entre dos puntos. También deben considerarse factores como el recorrido de la máquina, dirección del movimiento, espacio disponible y posibles interferencias.
Una instalación que no corresponde con la trayectoria real puede generar esfuerzos innecesarios sobre el portacables y su contenido.
2. Elegir un radio de curvatura inadecuado
El radio de curvatura es un aspecto fundamental tanto para el portacables como para los cables instalados en su interior.
Forzar un cable a trabajar con una curvatura menor a la adecuada puede incrementar el esfuerzo mecánico al que está sometido durante cada movimiento.
Por esta razón, la selección debe considerar las características de los cables y mangueras que viajarán dentro del sistema antes de definir la configuración del portacables.
3. Colocar cables y mangueras sin una distribución adecuada
El interior del portacables también necesita organización.
Instalar cables y mangueras sin considerar sus dimensiones, movimientos y características puede provocar contacto constante entre componentes, cruces o desplazamientos durante la operación.
Dependiendo de la aplicación, el uso de divisores o separadores permite mantener una distribución más ordenada y facilitar el movimiento de cada elemento.
4. Utilizar cables que no fueron diseñados para movimiento continuo
Un error frecuente es concentrarse en el portacables y olvidar los cables que trabajan dentro de él.
Un cable convencional puede funcionar correctamente en una instalación fija, pero una aplicación dinámica exige características diferentes.
Cuando existe movimiento repetitivo, es importante utilizar cables para movimiento adecuados para las condiciones de trabajo de la maquinaria.
El desempeño del sistema depende de ambos componentes.
5. Ignorar las condiciones del ambiente
Polvo, partículas, rebabas, aceites, humedad, temperatura y otros elementos presentes en una planta industrial pueden influir en la selección e instalación.
Una solución adecuada para un entorno puede no ser la indicada para otro.
Antes de instalar un portacables, es recomendable analizar no solamente cómo se mueve la máquina, sino también dónde va a trabajar.
6. No dejar espacio suficiente para el movimiento
Un portacables necesita una trayectoria libre de obstáculos.
Componentes estructurales, piezas de maquinaria u otros elementos cercanos pueden interferir con su recorrido si el espacio no fue considerado desde la etapa de diseño.
Estas interferencias pueden generar golpes, desviaciones o movimientos que no estaban contemplados originalmente.
Por eso, verificar físicamente el área de instalación puede ayudar a detectar problemas antes de poner la máquina en operación.
7. Instalar y olvidarse del sistema
La puesta en marcha no debería ser la última vez que se revisa el portacables.
Durante las primeras etapas de funcionamiento conviene observar cómo se comporta el sistema: si el movimiento es uniforme, si los cables permanecen correctamente distribuidos y si existen puntos de contacto o interferencias.
Posteriormente, estas revisiones pueden incorporarse al programa de mantenimiento preventivo de la maquinaria.
Una buena instalación comienza antes del montaje
Muchos problemas asociados con los portacables no comienzan durante la operación, sino desde la selección y planificación.
Conocer el recorrido, los cables y mangueras involucrados, el ambiente de trabajo y las características de la maquinaria permite definir una solución más adecuada desde el principio.
En aplicaciones especiales, también puede ser necesario desarrollar una configuración adaptada al proyecto en lugar de utilizar una solución estándar.
Conclusión
Una correcta instalación de portacables industriales requiere analizar mucho más que el espacio disponible.
El recorrido, radio de curvatura, distribución interna, tipo de cable, condiciones ambientales y comportamiento de la maquinaria forman parte de una misma solución.
En Northtrack contamos con especialistas en portacables y cables para movimiento, además de asesoría y visita técnica para evaluar las necesidades de cada aplicación.
Una buena instalación no solo organiza los cables: permite que todo el sistema acompañe correctamente el movimiento de la maquinaria.
